利用飛秒超快激光對玻璃進行切割—成絲效應
超快激光也稱為超短脈沖激光，它表示的是激光輸出的時間尺度特性。
在納秒脈沖和飛秒脈沖對工作物質進行銷蝕（ablation）作用的機理中，普通納秒脈沖作用在工作物質上時，工作物質會(huì )吸收激光的能量，造成工作區域升溫從而產生熱效應，而飛秒脈沖則是通過雙光子吸收過程晶格直接吸收能量，雖然當作用時間積累到一定程度上時，納秒激光和飛秒激光的作用機理一致，但是飛秒激光可以實現更低的熱影響，實現更高的加工精度。
在切割玻璃的時候，一個比較典型的應用，就是采用成絲的方式切割玻璃。
什么是成絲效應？
超短脈沖激光往往具有非常高的峰值功率，所以它在介質中傳播時會(huì )產生一個特殊的現象——光絲效應。由于超快激光功率密度太高，在空氣介質中會(huì )產生自聚焦效應，聚焦到一定閾值之后把空氣電離然后發散。根據這個原理，我們就可以在玻璃介質中通過光束整形的方式，使得光束在玻璃中成絲，實行連續的玻璃結構改進，使得玻璃層分離。
另外一種在超快激光加工中獨有的Burst Mode加工方式。例如一個30 W， 500 kHz的激光器，單脈沖能量為60 μJ，如果采用burst工作，每個burst中3個脈沖，這樣就可以使得單脈沖能量變成20 μJ，放大級的脈沖峰值功率降低，減輕放大級的器件壓力，可提高整機的穩定性和成本優勢。實驗表明，采用同樣能量的Burst輸出和單脈沖輸出作用于玻璃上時，在Burst工作狀態下，產生的熱效應更小，成絲距離更長。
常規應用
1）玻璃切割

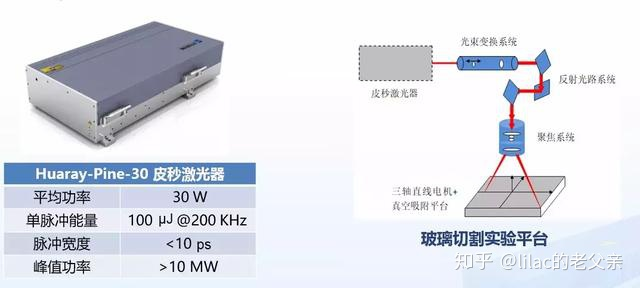

圖1 皮秒激光玻璃切割實驗平臺
圖2 皮秒激光切割LCD屏幕
圖3 3 mm玻璃切割
采用超快激光進行玻璃切割目前已是比較成熟的工藝，圖1中的皮秒激光切割平臺，可對LCD屏幕進行切割。采用華日激光的30 W皮秒激光器進行LCD切割，可達到崩邊量小于20 μm，熱影響區小于50 μm，速度大于50 mm/s。而采用華日激光的50 W皮秒激光器，通過變焦點兩次切割的方式，可實現對3 mm厚的玻璃進行切割，速度200 mm/s，崩邊量小于10 μm。
2）玻璃鉆孔

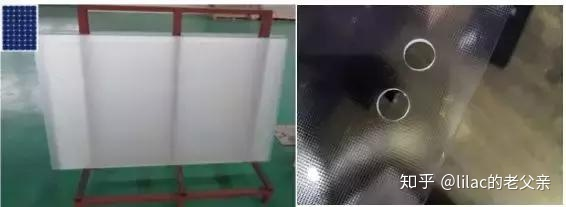

在太陽能行業中廣泛應用的絨面玻璃，可使用短脈沖高能綠光激光器進行絨面玻璃鉆孔。使用華日Spruce系列的30 W窄脈寬納秒綠光激光器，采用集成一體式振鏡的2.5D切割系統，能順利完成厚度為2.5 mm的絨面玻璃打孔，且打孔效果良好，玻璃周?chē)鸁o(wú)白邊、毛邊以及崩邊現象，良品率可以控制在99.8%以上。
3）玻璃雕刻

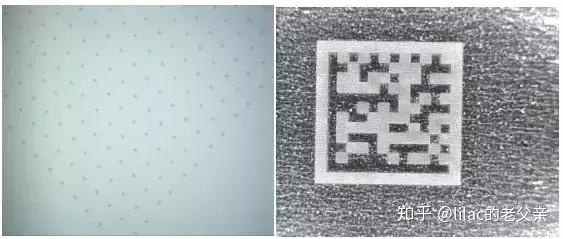

工藝要求：在石英玻璃上，標記直徑為0.4 mm的圓陣列，線寬10 μm，深度2 μm。工藝效果：線寬10μm左右，深度2.1μm，無崩邊，無裂紋。
4）在脆性材料上可進行玻璃標記，如產品logo、二維碼、日期等。
前沿應用

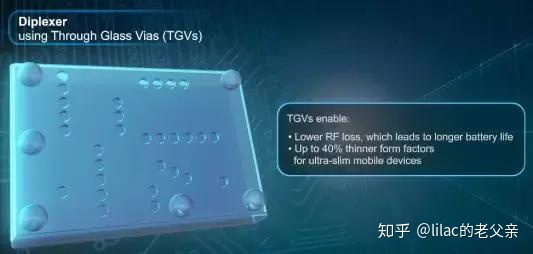

1）TGV—Through Glass Via 技術
5G技術的飛速發展對RF射頻芯片和天線陣列的制作和封裝技術提出了越來越高的要求。
以玻璃作為基質材料的RF芯片，采用了Through Glass Via技術，通過在玻璃基底上打微型通孔對RF芯片進行封裝或構建天線陣列，可實現更低的射頻損耗和更高的封裝密度，尤其適合5G技術的RF和天線芯片制作。
傳統的在玻璃上打微孔的TGV技術，一般采用準分子激光對玻璃結構進行改性，然后再用濕法進行蝕刻的工藝流程。但由于準分子激光設備較大、價格較高，目前已有研究小組采用華銳飛秒激光代替準分子激光來對玻璃進行改性，即為使用飛秒激光的改進型TGV工藝，能取得準分子激光類似的結果。

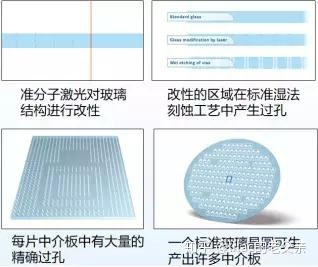

使用準分子激光的傳統TGV工藝
使用飛秒激光的改進型TGV工藝
2）飛秒激光直寫光波導
1994年，日本科學家發現飛秒激光在與玻璃相互作用時會(huì )使得作用區域的折射率發生變化，并可用于刻寫光波導以來，飛秒激光直寫光波導技術已用于無源波導、分束器、耦合器、電光調制器、倍頻光波導、光波導型放大器、光波導激光器等器件的構建，近年用于光量子芯片的構建已成為一個國際性的熱點。材料也不再局限于玻璃，已拓展至晶體、高分子以及透明陶瓷等材料。伴隨著5G技術對通信硬件的更高要求，飛秒直寫光波導技術將重新成為熱門。
飛秒激光直寫波導示意圖
3）飛秒激光刻寫光柵
如果采用功率較低的飛秒脈沖，作用區域先融化后再凝固，會(huì )導致折射率和密度的改變，適合應用在飛秒輔助TGV工藝和飛秒直寫光波導；功率密度比較高的時候，作用區域晶格結構解體，產生微孔和裂紋，可以進行玻璃切割、鉆孔、標記；而功率密度在兩者之間的時候，它的作用區域就可能會(huì )形成雙折射與波長相關的周期性變化結構，適用于進行光柵結構的制作。

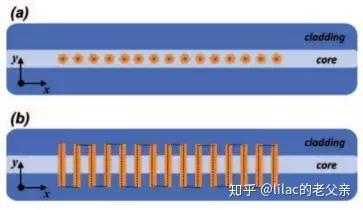

飛秒激光在光纖內部形成光柵的周期性結構
未來幾年，5G技術和5G相關的消費電子制造技術換代是玻璃加工技術發展的主要推動力。針對5G時代玻璃加工技術的發展需求，超快激光玻璃加工技術大勢所趨。
伴隨著5G時代的來臨，5G技術的發展對從移動終端到通信硬件中的制造技術提出了更高要求，主要體現在精度、效率和復雜結構/特殊材料的加工三個方面。超快激光基于其與物質相互作用的特性，成為5G時代3C行業中的最佳制造工具。隨著5G技術的發展和普及，超快激光也即將迎來它的“主場”和爆發期。
