碳化硅（SiC）是由硅（Si）和碳（C）組成具有高能隙、高熱導率、高電子飽和漂移速率等優異物理特性的第三代半導體材料。而在應用上碳化硅器件成本居高不下，一方面生產周期長產量有限；另一方面晶錠切割工藝損耗多，良率低；碳化硅晶錠主流的切割技術包括砂漿線切割、金剛石線切割等，然而傳統切割技術的損耗率太高，而且工時太長。

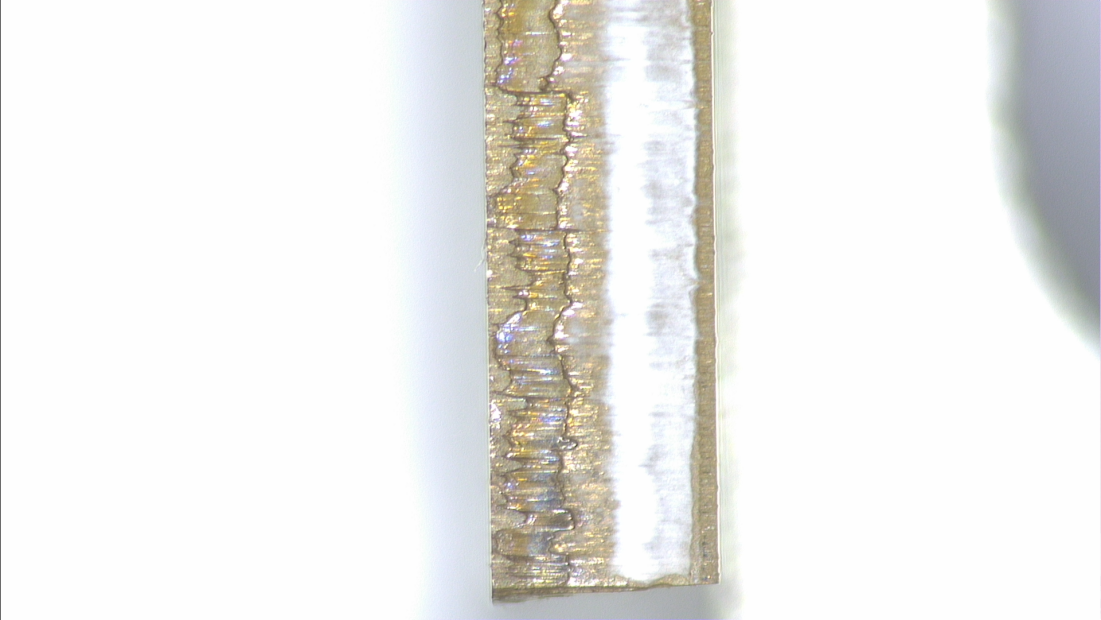

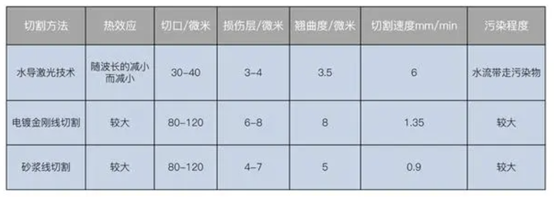

以砂漿線切割為例，多達40%的碳化硅晶錠以粉塵的形式浪費掉，而且切割線的高速行走過程還會(huì )造成20~50μm的粗糙起伏與表面/亞表面結構損傷，據分析，碳化硅多線切割技術的總材料損耗量高達30%~50%。同時，切制一塊6英寸SiC晶錠通常需要150個小時左右，不利于SiC襯底的快速交付。另外，切割后的襯底Ra值較大，還需要進行粗磨、精磨和CMP三道處理工藝，合計耗時超過5天。

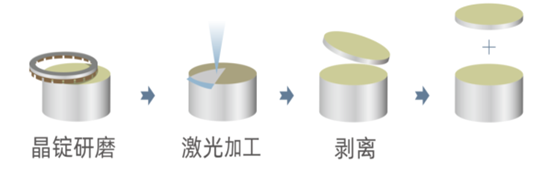

激光剝離技術是將激光聚焦到晶圓表面以下，在碳化硅晶錠內部不同深度處進行逐層掃描生成單道或者多道改質層，之后，在外張力作用下，改質層裂紋沿垂直于晶圓表面方向擴展，使晶圓由內向外劈裂，從而在碳化硅晶錠上剝離出晶圓。碳化硅的激光切割一般使用皮秒紅外激光器作為光源，近紅外波長能夠更好的透過碳化硅并聚焦在材料內部形成改質區。這種技術具有材料損耗低、加工效率高、出片數量多等優勢，有望成為金剛線切割技術的理想替代方案。

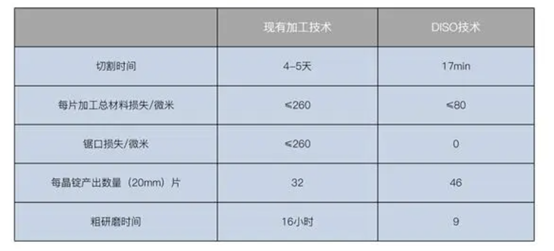

激光剝離技術優勢：切割時間從4-5天顯著縮短至10-30分鐘；材料損失率大幅降低，并從原理上避免鋸口損失，使晶片產出能提高44%，更適合大尺寸晶圓的切割；省掉晶片研磨環節，節約時間、設備以及人力成本。
激光剝離技術成功應用于碳化硅襯底的量產，必將為碳化硅產業帶來輕資產、高效益的新模式，有望進一步降低碳化硅器件成本，推動碳化硅器件在更廣領域的應用。
