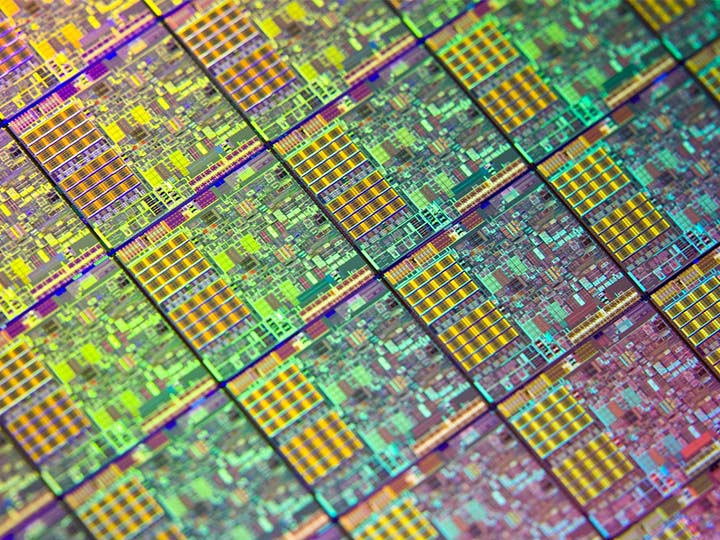

半導體制成技術及工藝無論在什么階段都是行業熱門話題及研究方向，隨著新一代集成電路中尺寸降低，芯片集成密度提高，導致金屬互連線的寄生電阻效應和寄生電容效應愈來愈嚴重，最終發熱量增加影響芯片性能工作效率降低。
降低集成電路中使用的介電材料的介電常數，可以減少集成電路的漏電電流，降低導線之間的電阻、電容效應，提升性能及穩定性。由其在邏輯運算、快速存儲讀取響應上，尤為明顯。
介電常數k真空值為1，根據k值的不同，介電常數k >3.9分為高k（high-k）；介電常數k <2.8分為低k（low-k）。在集成電路內部，由于層間電介質，導線之間就不可避免地存在寄生電容，使用low-k電介質作為層間電介質，減少電介質的k值，可以減小電容的容量。解決上述問題。
由于low-k材料的松軟結構和易滲透性，使得CMP(化學機械研磨)和清潔工序變得更為艱難，并導致成品率下降和生產成本的提高。而通過激光開槽技術，利用紫外皮秒超快激光整形光束將激光聚焦材料表面達到特定形狀，利用激光汽化表層形成凹槽。而超快超短脈沖激光，極大的減少熱影響區，是一種“冷”加工方式。

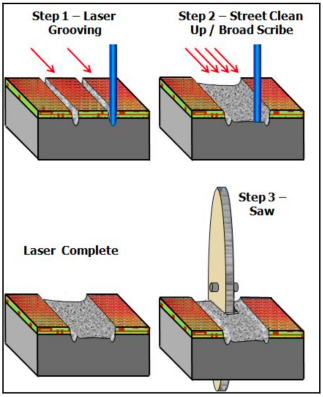

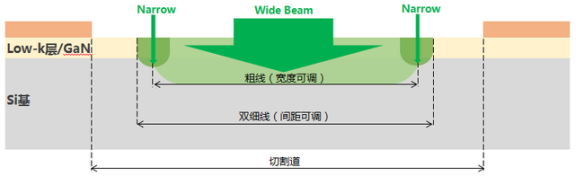

激光Low-K開槽是先在切割道內部切兩條細保護槽，再進行寬度開槽。后續可選擇用刀輪或者激光切割硅等襯底材料。
華日激光紫外皮秒激光器，自主研發制造核心種子源，多級多程放大技術。采用355nm波長“冷”激光，且脈沖寬度<10 ps，加工無熱影響，減少熱應力產生，影響最終成品率及效果。光斑直徑1.8 ±0.5mm, 1/e2，適應于加工中高精度槽寬的刻蝕。支持Burst Mode（脈沖串模式）更高效的加工刻槽。
