玻璃材料由于美觀(guān)度好、抗沖擊性好、成本可控等優(yōu)點(diǎn)廣泛用于平板顯示制造（FPD）、汽車(chē)、建筑、生活家居領(lǐng)域。但脆性易碎的特點(diǎn)，導致加工容易出現裂紋、邊緣毛糙、成品率低的問(wèn)題，隨著(zhù)玻璃應用逐漸增長(cháng)，更高精度、更快速度、更優(yōu)品質(zhì)成為玻璃加工的共同目標。
傳統工藝
傳統的玻璃切割工藝包括刀輪切割和CNC研磨切割。刀輪切割的玻璃良率較低，材料利用率較低，在進(jìn)行異型切割時(shí)速度及精度會(huì )大幅下降，有些異型全面屏因轉角太小，根本無(wú)法用刀輪切割。CNC較刀輪的精度高，缺點(diǎn)是速度慢。
這些機械切割方法會(huì )沿著(zhù)切割邊緣產(chǎn)生微裂紋和碎屑，也會(huì )產(chǎn)生崩邊。此外，機械切割方法還會(huì )在切割邊緣產(chǎn)生殘余應力，從而降低玻璃基板的機械強度（抗斷裂性）。同時(shí)，機械切割方法可能還需要各種后處理步驟（如研磨、拋光）來(lái)緩解上述問(wèn)題，這必然會(huì )增加額外的生產(chǎn)時(shí)間和成本。
激光玻璃切割原理
1. 玻璃激光“成絲”切割
成絲加工原理主要在于超快激光通過(guò)聚焦頭聚焦獲得具有高峰值功率密度的微米級光束，作用在玻璃材料上時(shí)，光束中心光強度比邊緣低，使得材料中心折射率比邊緣變化大，光束中心傳播速度比邊緣慢，光束出現非線(xiàn)性光學(xué)克爾效應來(lái)產(chǎn)生自聚焦（波前聚焦），繼續提升功率密度，直到達到某個(gè)能量閾值，材料產(chǎn)生低密度等離子體，降低材料中心折射率，實(shí)現光束散焦。成絲切割即是這種原理實(shí)現的一種可行的玻璃切割工藝，當超快激光束通過(guò)玻璃材料傳播時(shí)，同時(shí)存在克爾自聚焦和等離子體散焦，光束在兩者動(dòng)態(tài)平衡中能實(shí)現長(cháng)距離傳播，在材料中形成微米級的絲孔，這種絲孔在玻璃中能延展幾毫米的深度。
2. 玻璃激光貝塞爾切割
貝塞爾光束是一種由長(cháng)距離干涉產(chǎn)生的激光束，允許能量集中在透明材料內部傳播而不會(huì )發(fā)生衍射，使用光束整形生成的貝塞爾光束允許對受輻射材料進(jìn)行深度燒蝕，這對于形成具有高縱橫比的納米通道特別有用。
3. 激光裂片工藝
脈沖激光經(jīng)過(guò)成絲切割頭或者貝塞爾頭切割頭聚焦在玻璃內形成貫穿絲孔，直線(xiàn)電機控制玻璃工件相對于激光束進(jìn)行運動(dòng)來(lái)生成等間距的眾多絲孔，通過(guò)PST、PSO優(yōu)化絲孔間距、及曲線(xiàn)打孔工藝，產(chǎn)生沿切割路徑方向的微裂紋。通過(guò)CO2激光器進(jìn)行裂片才能得到最終產(chǎn)品。
PINE3-1064-60皮秒紅外激光器
加工玻璃材料：鈣鈉玻璃、硅酸鹽玻璃、高硼硅玻璃、薄石英玻璃、藍寶石玻璃等其他；加工厚度：6mm/刀 疊加6層（6*6=36mm）；加工速度：0-300mm/s。（以上僅供參考，以實(shí)際情況為準）
1.1064nm波長(cháng)激光在玻璃內部透光性良好，可聚焦至玻璃內部進(jìn)行加工；
2.<10 ps脈沖寬度，降低等離子體傳遞時(shí)間，減少熱影響；
3. 多脈沖模式，支持mJ級能量輸出，高峰值功率，加工效率提升；
SS-T-I-60A01紅外玻璃切割子系統
將“激光器”、“光路傳輸與控制”和“運動(dòng)控制”融合于一體，以激光器制造工藝的標準打造高品質(zhì)激光切割機。玻璃深加工利器，滿(mǎn)足0.03-36mm崩邊量<10μm，設備自主研發(fā)核心PST 和PSO 技術(shù)，適應于異形玻璃的快速切割。

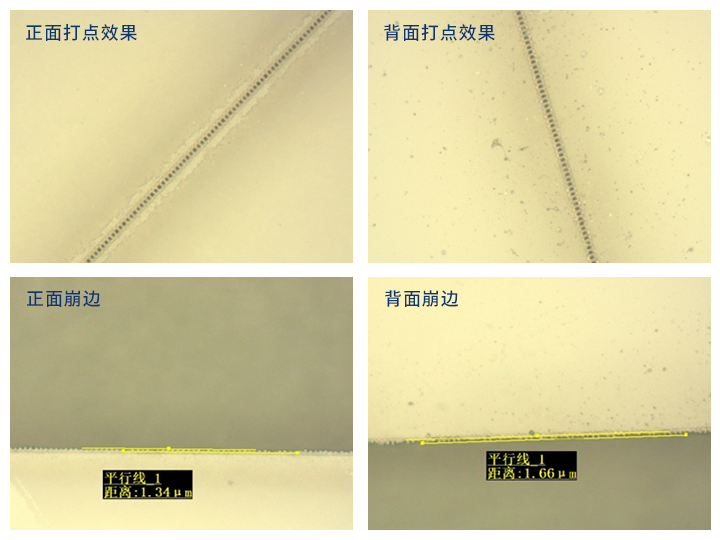

UTG超薄玻璃切割
現有的超薄玻璃切割多為單片刀輪切割，制損率較高，且當板厚≤60μm時(shí)，存在較高的切割難度、對刀輪及平臺都有極高的要求，崩邊及邊緣破欠明顯；采用激光切割加工精度高，崩邊量遠低于傳統切割，直接影響良品率，提升產(chǎn)出效率及降低成本。
厚度：35μm UTG超薄玻璃
加工要求：崩邊<1.8μm
激光器：PINE-1064-30

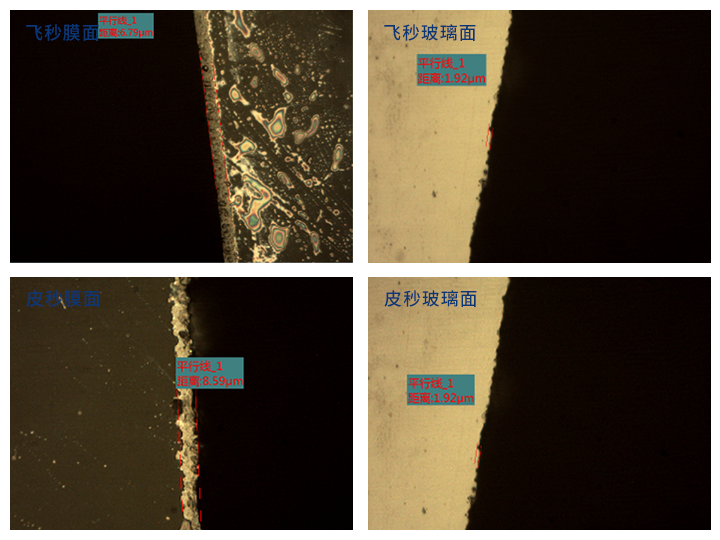

鍍膜玻璃切割
鍍膜玻璃切割困難點(diǎn)在于激光對膜材料及玻璃基材不同影響，且部分有色鍍膜影響光學(xué)傳輸等。
加工材料：?jiǎn)蚊驽兡げＡ?，膜?μm，玻璃厚1mm；
加工要求：崩邊小、膜損傷??；（膜＜10μm；玻璃＜2μm，數據實(shí)驗，以實(shí)際測樣為準）
激光器：Femto-200/PINE-1064-40；采用貝塞爾激光切割

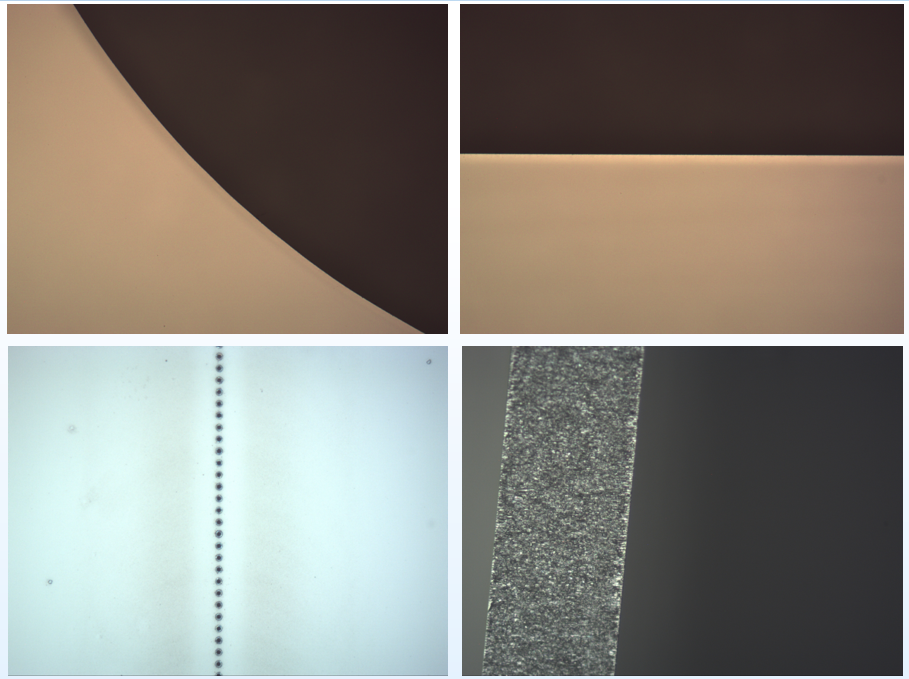

鈣鈉玻璃切割
6mm玻璃激光切割是一項易于控制的非接觸式的少污染技術(shù)，為客戶(hù)帶來(lái)極大便利；同時(shí)在高速切割下能保證邊緣整齊、垂直性佳和內損傷低的優(yōu)勢，正成為玻璃切割行業(yè)的新型解決方案。尤其是高精度切割，皮秒級超快激光器因極窄的脈寬而展現出極大的優(yōu)勢，利用低熱能擴散的特點(diǎn)，在熱傳導到周邊材料前完成材料打斷，在脆性材料切割中表現出良好的效果。

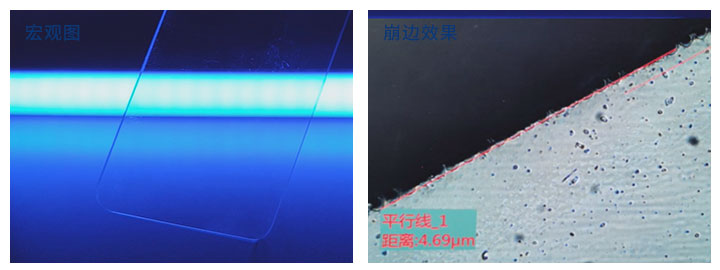

蓋板玻璃切割
蓋板玻璃要求抗耐磨性硬度要求較高， 最常見(jiàn)的是藍寶石玻璃，但局限于良品率低，加工效能低下，目前成本較高。隨著(zhù)激光技術(shù)的發(fā)展，激光的應用范圍逐漸擴大，性能優(yōu)勢越來(lái)越明顯，采用激光加工藍寶石，不僅有效的保證了加工良率，同時(shí)也讓藍寶石能夠快速有效的批量生產(chǎn)，同時(shí)在加工的過(guò)程中不會(huì )出現微裂痕，表面光滑有質(zhì)感沒(méi)有崩邊。
切割厚度：0.7mm
切割崩邊：＜ 10μm

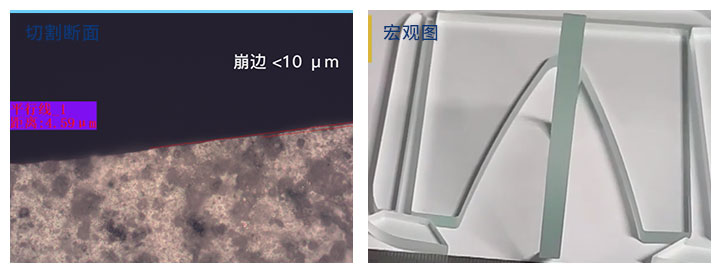

厚玻璃切割
厚玻璃的切割對激光器脈沖能量要求較高，華日激光PINE3系列皮秒紅外激光器，可支持mJ級脈沖能量輸出，單刀切割厚度達6mm，多次可疊加6刀(36mm玻璃切割)，且斷面均勻光滑。
切割材料：光學(xué)K9玻璃
切割厚度：17mm
切割速度：200mm/s
