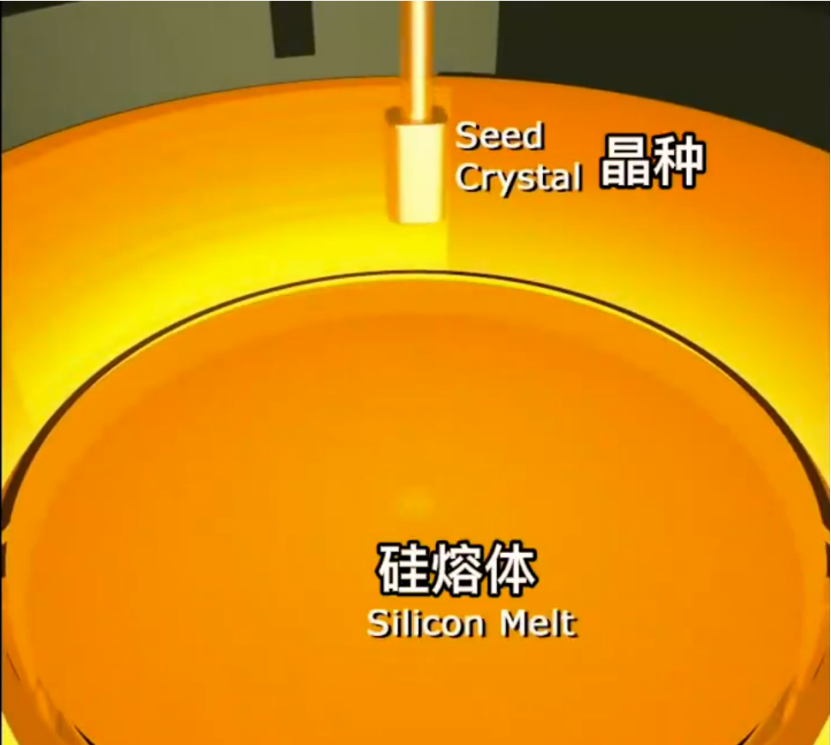

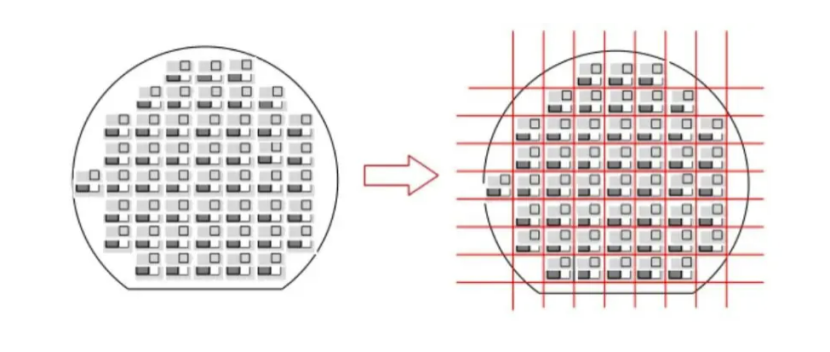

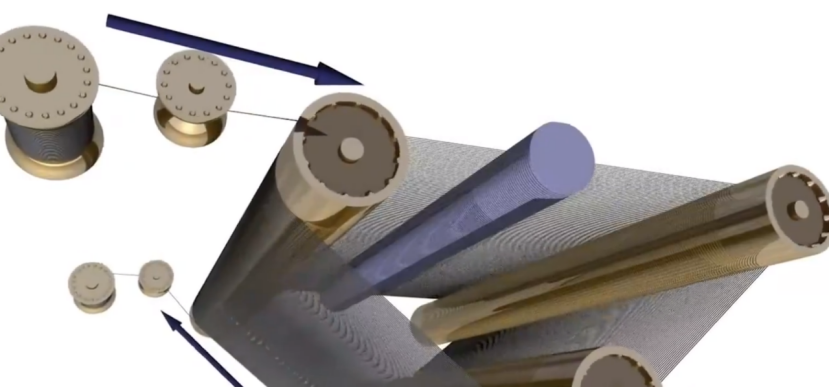

晶圓是用來制造IC芯片的基礎材料，由晶體和硅熔體通過熔晶工藝制造出晶圓棒，再通過切片方式制造出單片晶圓，晶圓劃片則是劃線出單個晶體單位。
晶圓劃片工藝已經不再只是把一個硅晶圓劃片成單獨的芯片這樣簡單的操作。隨著更多的封裝工藝在晶圓級完成,并且要進行必要的微型化,針對不同任務的要求,在分割工藝中需要對
不同的操作參數進行調整。例如,分割QFN封裝需要具有可以切割柔性和脆性材料組成的復合基板的能力。MEMS封裝則常常具有微小和精細的結構;梁、橋、鉸鏈、轉軸、膜和其他敏感形態;這些都需要特別的操作技術和注意事項。在切割硅晶圓低厚度,或者像GaAs這樣的脆性材料時,又增添了額外的挑戰例如碎片、斷裂和殘渣的產生。

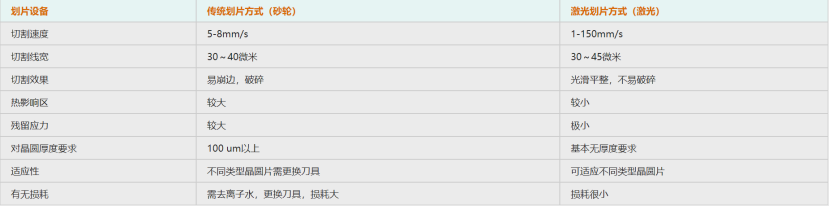

劃片方法主要有刀具劃片、激光劃片。
刀具劃片：是以強力磨削為手段，通過空氣靜壓支撐的電主軸帶動超薄金剛石刀片以高速旋轉，用刀片上的微細磨粒與被加工物進行接觸，使劃切處的材料產生碎裂。
劣勢：
刀片劃片直接作用于晶圓表面，在晶體內部產生損傷，容易產生晶圓崩邊及晶片破損；
刀片具有所的厚度，導致刀具的劃片線寬較大；
耗材大，刀片需每半個月更換一次；
環境污染大，切割后的硅粉水難處理。
激光劃片：利用高能激光束聚焦產生的高溫使照射局部范圍內的硅材料瞬間氣化，完成硅片分離。
優勢：
對芯片的電性影響小，可提高的劃片成品率；
可以對不同厚度的晶圓進行作業，具有更好的兼容性和通用性；
可以切割一些較復雜的晶圓芯片，如六邊形管芯等；
不需要去離子水，不存在刀具磨損問題，并可連續24小時作業。
